在球铁管截面取横向试样，经粗磨，细磨，粗抛，精抛后在NJ-JX8型金相显微镜下观察，根据GB/T9441-2009评定球化级别。如球化级别比标准评级图中的6级还要恶劣，石墨分布呈现厚片状，极少量的石墨呈球状，且球状粉末聚集，明显球化不良，经4%硝酸酒精腐蚀后观察，其金相组织，可以看出，其基体组织为铁素体+珠光体+厚片状石墨+少量球状石墨。分析认为，出现球化不良主要有以下原因：（1）合金加入量少：（2）球化剂数量合适，但铁液中含硫、氧量高；（3）铁液温度不适宜，过高会产生球化剂烧损过多，温度过低合金易“结死”。

在较低放大倍数条件下观察，可以看出，其球状粉末聚集，呈开花状，石墨球破裂，呈现石墨漂浮金相缺陷，分析认为石墨漂浮的主要原因为碳硅当量过高(碳当量﹥4.55%）。当碳硅当量超过共晶成分，因浇注温度过高，铁液在凝固前就折出石墨，若液态停留一段时间，此时石墨长大并聚集，由于石墨的密度远比铁水轻，聚集石墨易上浮，从而产生石墨漂浮。

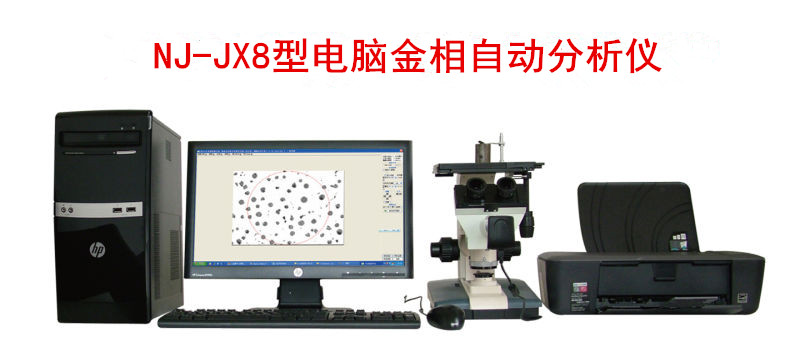

NJ-JX8型电脑金相分析仪器是一套用于各种铸铁（灰口、球墨）、合金钢、不锈钢、铜合金等材料金相分析的仪器，该系统采用了的计算机和信息技术，集成了数码采像装置和计算机辅助金相分析软件，直接从显微镜上获取金相组织图像并以数字图像文件格式存储在计算机中，系统对图像做进一步处理和分析，以计算出所需检测参数，并可将检测结果以报告形式打印输出。
